Simbología Oleohidráulica

Departamento Técnico 1 de 7 www.tecnicaoleohidraulica.com
SIMBOLOGIA OLEOHIDRAULICA
SIMBOLOS GRAFICOS HIDRAULICOS
Para representar Los circuitos hidráulicos y sus componentes pueden expresarse de varias
formas en los planos según la función que deba indicar, puede ser un esquema de la forma
externa del componente (Poco Utilizada), un corte seccional que muestren su construcción
interna (poco utilizada), la simbología mayormente utilizada es un diagrama gráfico que nos
indique su función.
En la industria, los símbolos y diagramas gráficos son los mas utilizados. Los símbolos
gráficos son la "taquigrafía" de los diagramas de circuitos, utilizándose formas geométricas
sencillas que indican las funciones e interconexiones de las líneas y de los componentes.
Dispondrás de una gran cantidad de gráficos. Aquí expondremos los símbolos más
comunes y su modo de empleo, conjuntamente los separamos según la siguiente
clasificación:
1. LÍNEAS
2. DEPÓSITOS
3. VÁLVULAS DE CONTROL DE FLUJO
4. VÁLVULAS DE CONTROL DE PRESIÓN
5. VÁLVULAS DIRECCIONALES Y ACCIONAMIENTO
6. BOMBAS
7. MOTORES
8. CILINDROS
9. FILTROS
10. ACUMULADORES
11. OTROS
1. LINEAS
Las tuberías, tubos y pasos hidráulicos se representa como líneas simples (Imagen 1).
Existen tres clasificaciones fundamentales.
Una línea principal (trazo continuo), transporta el caudal principal del sistema. En los
diagramas gráficos incluyen la línea de aspiración o entrada de la bomba, las líneas de
presión y las de retorno al tanque. Pueden en ocasiones representarse además coloradas.
Imagen 1.
Una línea piloto (trazos largos interrumpidos) lleva el fluido que se usa para controlar el
funcionamiento de una válvula o de otro componente a distancia, a una presión inferior
(Pilotaje). Imagen 2.
La línea de drenaje -(trazos cortos interrumpidos) lleva el aceite de drenaje al tanque.
Imagen 3.
Departamento Técnico 2 de 7 www.tecnicaoleohidraulica.com
2. DEPOSITOS
El depósito se dibuja en forma de rectángulo (Imagen 2) abierto en su parte superior en el
caso de un tanque con respiradero y cerrado para un tanque presurizado. Por
conveniencia, se pueden dibujar varios símbolos en un diagrama, aunque haya solamente
un depósito.
Las líneas de conexión se dibujan hasta el fondo del símbolo cuando las tuberías terminan
bajo el nivel del líquido en el tanque. Sí una línea termina sobre el nivel del líquido, se
dibuja sólo hasta la parte superior del símbolo.
3. VÁLVULAS DE CONTROL DE FLUJO
El símbolo básico de una válvula es un cuadrado que se denomina envoltura. Puede incluir
otros símbolos para indicar función. Las flechas se añaden a las envolturas para indicar el
paso y dirección del caudal.
Departamento Técnico 3 de 7 www.tecnicaoleohidraulica.com
Las válvulas de control de caudal de posiciones infinitamente variables, tienen envolturas
simples. Pueden tomar cualquier posición, entre completamente abiertas y completamente
cerradas, según el volumen de líquido que pase por ellas.
4. VÁLVULAS DE CONTROL DE PRESION
El símbolo básico de una válvula es un cuadrado que se denomina envoltura. Puede incluir
otros símbolos par indicar función. Las flechas se añaden a las envolturas para indicar el
paso y dirección del caudal.
Las válvulas de control de la presión de posiciones infinitamente variables, tienen
envolturas simples. Pueden tomar cualquier posición, entre completamente abiertas y
completamente cerradas, según el volumen de líquido que pase por ellas.
5. VÁLVULAS DIRECCIONALES Y ACCIONAMIENTO
Para representar las válvulas distribuidoras en los esquemas de circuito se utilizan
símbolos, mediante estos símbolos podemos expresar la función de la válvula de control
direccional. Éstos no dan ninguna orientación sobre el método constructivo de la válvula;
solamente indican su función. Las simbologías normalmente utilizada son normalizadas
internacionalmente y pueden utilizarse la simbología I.S.O. (International Standards
Organization) o C.T.O.P (European Fluid Power Standards Committee).
Las válvulas direccionales dirigen el fluido abriendo y cerrando vías para el caudal, estas
son posiciones definidas anteriormente a la válvula.
El símbolo gráfico (simbología) se ilustra de la siguiente forma, ver:
Departamento Técnico 4 de 7 www.tecnicaoleohidraulica.com
1. Las posiciones de las válvulas distribuidoras se representan por medio de cuadrados o
rectángulos.
2. La cantidad de cuadrados adyacentes indica la cantidad de posiciones de la válvula
distribuidora.
3. El funcionamiento se representa esquemáticamente en el interior de los cuadros.
4. Las líneas representan tuberías o conductos. Las flechas, el sentido de circulación del
fluido
5. Las posiciones de cierre dentro de las casillas se representan mediante líneas
transversales.
6. La unión de conductos o tuberías se representa mediante un punto.
7. Las conexiones (entradas y salidas) se representan por medio de trazos unidos a la
casilla que esquematiza la posición de reposo o inicial.
8. Las otras posiciones de la válvula se obtiene desplazando lateralmente los cuadrados,
hasta que las conexiones coincidan.
9. Por letras pueden ser distinguidas las conexiones A, B, P, T, ....
10. Las posiciones pueden distinguirse por medio de letras minúsculas a, b, c, ....
11. Válvula de 3 posiciones. Posición intermedia = Posición de reposo.
12. Por posición de reposo se entiende, en el caso de válvulas con dispositivo de
reposición, Ej. Un muelle (Resorte), aquella posición que las piezas móviles ocupan
cuando la válvula no está accionada.
ACCIONAMIENTO
Departamento Técnico 5 de 7 www.tecnicaoleohidraulica.com
6. BOMBAS
Un círculo es el símbolo básico para los componen giratorios. Los triángulos colocados en
los símbolos indican que son fuentes de energía (bombas) o receptores de energía
(motores). Si el componente es unidireccional el símbolo tiene sólo un triángulo. Una
bomba o motor reversible se dibuja con dos triángulos.
7. MOTORES
Un círculo es el símbolo básico para los componen giratorios. Los triángulos colocados en
los símbolos indican que son fuentes de energía (bombas) o receptores de energía
(motores). Si el componente es unidireccional el símbolo tiene sólo un triángulo. Una
bomba o motor reversible se dibuja con dos triángulos.
Departamento Técnico 6 de 7 www.tecnicaoleohidraulica.com
8. CILINDROS
Un cilindro se dibuja como un rectángulo indicando el pistón, el vástago y las conexiones
de los orificios. Un cilindro de simple efecto se dibuja abierto en el extremo de vástago y
solamente con un orificio de entrada en el otro extremo. Un cilindro de doble efecto se
representa cerrado y con dos orificios.
9. FILTROS
10. ACUMULADORES
Departamento Técnico 7 de 7 www.tecnicaoleohidraulica.com
11. OTROS
CONCLUSIÓN
Obsérvese que no se trata de representar el tamaño, forma, situación o construcción de los
componentes. El diagrama muestra la función y las conexiones, lo que es suficiente para la
mayoría de las necesidades en la práctica.
Para mayor Información contáctenos a info@tecnicaoleohidraulica.com
Tecnica Oleohidraulica® - Todos los Derechos Reservados - Info@tecnicaoleohidraulica.com

La Tierra y su Entorno

Página 2º Medio La Tierra y su Entorno

www.latierraysuentorno.cl/home1.htm

LAS MAREAS

GUIA DE ESTUDIO
ASIGNATURA: FISICA 2º NIVEL
¿ POR QUÉ HAY MAREAS?
Las mareas son ascensos y descensos periódicos del nivel de las aguas del mar.
La mayoría de las costas tienen una o dos mareas altas y bajas cada 24 horas.
Las mareas se presentan con cierta regularidad y pueden predecirse, lo que constituye información valiosa para los pescadores.
Las mareas son causadas por la atracción de gravedad del Sol y la Luna sobre las aguas de los océanos de la Tierra.
Aunque la masa del Sol es mucho mayor que la masa de la Luna. La acción de esta última es mucho más efectiva que la del Sol, debido a su cercanía con la Tierra.
La atracción de la Luna se combina con la rotación de la tierra para producir el desplazamiento de volúmenes protuberantes de agua.
Se forman dos abultamientos en los lados opuestos a la Tierra uno de ellos cercano a la Luna y el otro en el lado opuesto a la Tierra.
A medida que la Tierra gira, estos abultamientos de agua siguen a la Luna en su transito diario.

El Calor (Evaluación)

Prueba sumativa Nº 3 "El Calor"
Para 2º año "D" y "E"
<<<<<<<<<0>>>>>>>>>>>>>>
EVALUACION DE FISICA Nº 3
TEMA : EL CALOR
NOMBRE:___________ CURSO: __________ FECHA: _________
Instrucciones: Trabaje en orden con letra legible.
1.Qué representa el calor como energía?
2.¿Explique a que se denomina equilibrio térmico?
3.Explica la teoría cinético – molecular de la materia.
4.¿Qué sucede en la materia si el nivel de agitación media molecular aumenta, explique?
5.Explique como se produce la transferencia de energía entre dos fuentes de calor.
6.Escriba las escalas térmicas absolutas y relativas, usadas cotidianamente
7.¿Por qué se les denomina escalas absolutas?
8.¿Es posible encontrar cero grado kelvin.?
9.Tiene sentido hablar de valores negativos en escalas absolutas?
10.¿Cuándo se dice que dos cuerpos han alcanzado el equilibrio térmico?
11.¿Calor y temperatura son conceptos similares, explique?
12.Explica cada uno de lo métodos de transmisión de la energía calórica.
13.¿Porqué se generan corrientes de fluidos al aumentar la temperatura
con determinados mecanismos de transferencia de calor?
14.Determine la temperatura de 45 ºF en grados Celsius.
G. RIFFO S.

http://diecar.blogspot.com
http://voteelicia.blogspot.com
http://omcriffo.blogspot.com

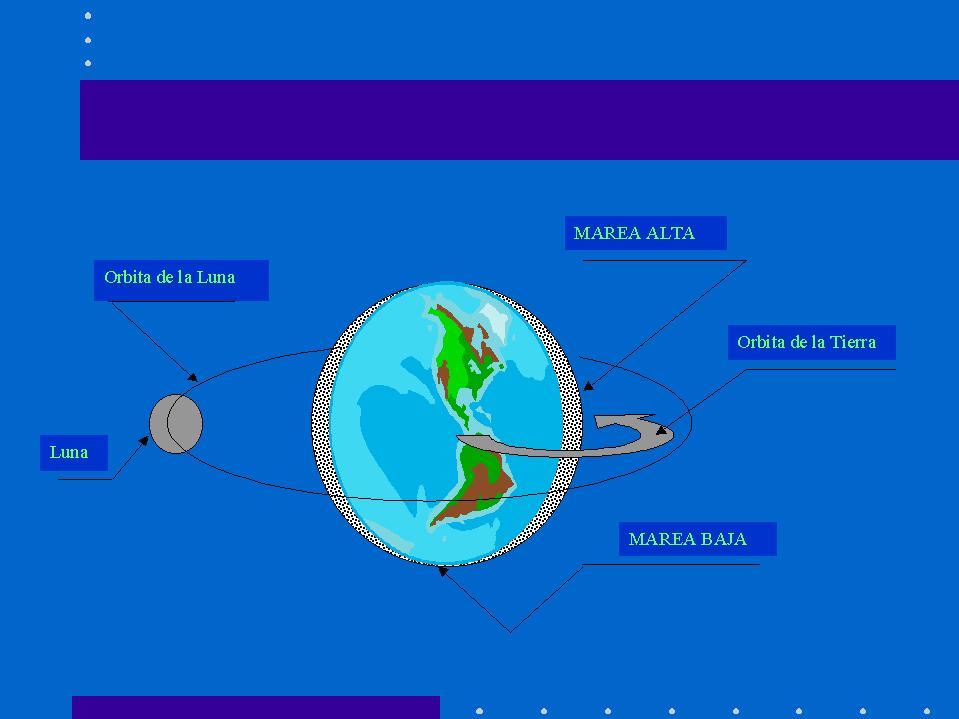

Las Mareas
